Lange belastninger Storage: Systems, Configurations & Selection Guide

Hvorfor lange belastninger kræver specialbygget opbevaring

Lange belastninger – stålrør, aluminiumsprofiler, tømmer, armeringsjern, plastikrør, valset stof og strukturelle profiler – deler et opbevaringsproblem, som standard pallereoler ikke kan løse: deres længde. En 6-meter stålstang opbevaret på gulvet optager et fast fodaftryk i hele dens længde, blokerer for tilstødende inventar, skaber en snuble- og rullefare for alle, der arbejder i nærheden, og yder ingen beskyttelse mod overfladeskader fra kontakt med jorden eller andre materialer. Når snesevis eller hundredvis af sådanne stykker akkumuleres, bliver lagergulvet en forpligtelse snarere end et aktiv.

Konsekvenserne er målbare. Faciliteter, der er afhængige af gulvstabling til lange materialer, rapporterer op til 35 % mere brugbar gulvplads genvundet efter installation af specialbyggede reoler og en 50 % reduktion i materialehåndteringsskader, ifølge 2025-forskning fra Material Handling Institute. Ud over reduktion af skader eliminerer korrekt lang lastopbevaring den bøjning og vridning, der opstår, når ikke-understøttede længder hviler ujævnt på tværs af andre materialer - skader, der er usynlige ved indtagning, men som bliver dyre, når en kunde afviser deformeret materiale.

Markedet tilbyder fem forskellige systemarkitekturer til opbevaring af lange belastninger. Hver serverer en forskellig kombination af belastningstype, vægt, genfindingsfrekvens og plantegning. At vælge det forkerte betyder at betale en kapitalomkostning for et system, der enten underpræsterer eller overkomplicerer den daglige drift. Afsnittene nedenfor opdeler hver mulighed og de betingelser, hvorunder det er den korrekte specifikation.

Fem systemtyper til opbevaring af lang last

Opbevaringssystemer for lange belastninger er ikke udskiftelige. De følgende fem kategorier repræsenterer de centrale arkitektoniske tilgange, der er tilgængelige for lagerplanlæggere, metalservicecentre, fabrikationsbutikker og distributionsfaciliteter:

• Cantilever reoler: Vandrette arme, der rager ud fra lodrette søjler. Ingen frontvendte stolper. Den dominerende løsning til variabel længde, uregelmæssigt formet eller meget tungt materiel, der kræver gaffeltruck eller kranadgang.
• Honeycomb (duehul) reoler: Et gitter af individuelle vandrette rør eller kanaler, der hver holder et enkelt bundt eller stykke. Ekstremt høj lagertæthed med individuel placeringskontrol. Bedst til operationer med højt SKU-antal, hvor sporbarhed på stykniveau er afgørende.
• Lodrette (opretstående) opbevaringssystemer: Materialer opbevaret på enden i lodrette skillevægge eller slidser. Minimerer gulvets fodaftryk for kortere længder. Almindelig i værksteder og fabrikationsceller, hvor gulvplads er den primære begrænsning.
• Dynamiske (flow) langbelastningssystemer: Skrå skinner tillader lager at flyde frem under tyngdekraften, når forstykkerne fjernes. Velegnet til operationer med høj omsætning med ensartet materialetværsnit, hvor FIFO-rotation er påkrævet.
• Automatiserede langbelastningslagringssystemer (ALSS): Computerstyrede genfindingsmekanismer, der leverer specifikke bundter eller længder til et fast udgangspunkt. Muligheden for den højeste tæthed og laveste arbejdskraft til operationer med store lagre og ensartede materialeprofiler.

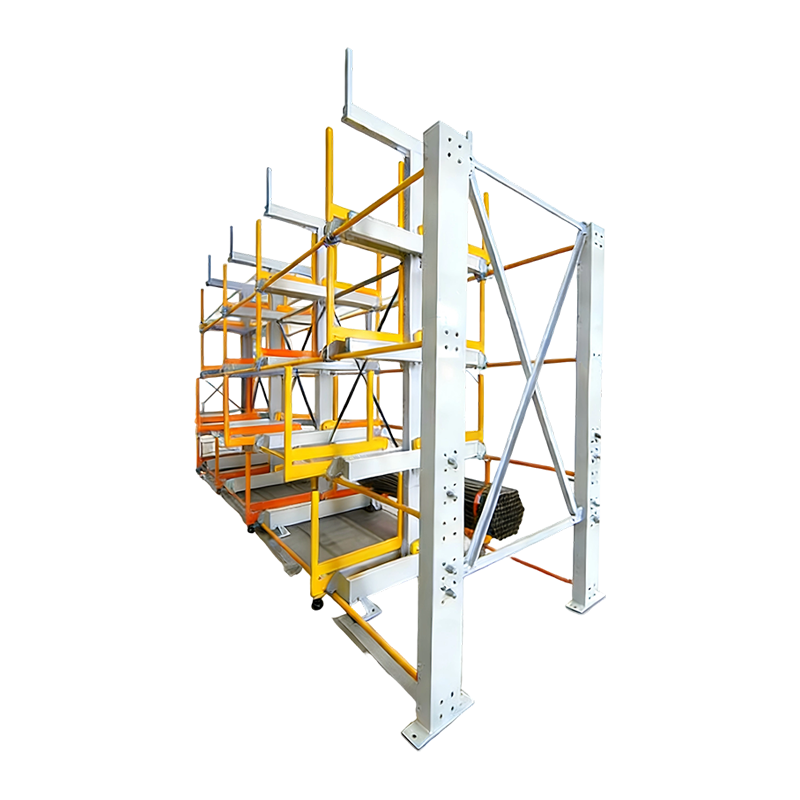

Cantilever reoler: Industristandarden

Cantilever-reoler er det mest udbredte oplagringssystem for lang last på verdensplan, og med god grund: det rummer det bredeste udvalg af materialetyper, længder og vægte uden at kræve en fast rumgeometri. Arme placeres i enhver højde langs søjlen i trin på 75-100 mm, justeres uden værktøj i de fleste moderne systemer og forlænges eller forkortes, efterhånden som lagerprofilerne ændres over tid. Intet andet system tilbyder den samme kombination af fleksibilitet, belastningskapacitet og tilgængelighed.

Systemet består af tre strukturelle elementer: den base (et gulvforankret fundament, der giver sidestabilitet), den kolonne (den lodrette opretstående, der bærer alle overførte belastninger), og arme (vandrette fremspring på hvilke materialer hviler). Arme fås fra 300 mm til 1.800 mm i længden; den praktiske regel er at vælge armlængde mindst lig med den fulde dybde af det lagrede materiale, uden at udhænget overstiger halvdelen af ​​den opretstående afstand ved endearmene.

To konstruktionsmetoder definerer den strukturelle ydeevne:

• Rulleform (let til middel belastning): Fremstillet af koldvalset stålplade, boltet samling, arme, der typisk kan veje op til 700 kg hver. Hurtigere at installere, omkostningseffektiv til belastninger under 1.500 kg pr. arm. Indvendig brug foretrækkes.
• Strukturel (heavy duty): Varmvalset I-bjælke eller C-kanal konstruktion, boltet med højstyrke fastgørelseselementer, arme vurderet fra 900 kg til over 3.000 kg hver. Velegnet til udendørs gårdhaver (galvaniseret finish tilgængelig), læsning af traverskraner og miljøer med eksponering for gaffeltruck.

Konfigurationsmuligheder definerer yderligere systemets rumlige ydeevne:

• Enkeltsidet: Arme kun på det ene ansigt. Placeret mod en væg for at maksimere gulvpladsen. Bedst hvor væg perimeter opbevaring er den primære strategi.
• Dobbeltsidet: Arme på begge sider af samme søjle. Fordobler lagerkapaciteten pr. kolonnefodaftryk. Kræver gangadgang fra begge sider; optimal til fritstående installationer i lagerkroppen.
• Mobil udligger: Enkelt- eller dobbeltsidede enheder monteret på gulvskinner med elektrisk drev. Gange skabes kun, når der er behov for adgang, hvilket øger tætheden med 30-50 % i forhold til statiske systemer i tilsvarende gulvareal.

Cantilever-systemer overholder strukturelle ydeevnestandarder, herunder ANSI/RMI MH16.1, som regulerer belastningsklassificeringer, afbøjningsgrænser og søjledesign til industrielle racksystemer. Faciliteter bør anmode om teknisk dokumentation, der viser overholdelse af denne standard – og lokale seismiske krav, hvor det er relevant – før køb af en udkragningsinstallation. Udforsk hele vores udvalg af systemer til opbevaring af lange materialer , herunder enkeltsidede, dobbeltsidede og kraftige konfigurationer til både indendørs og udendørs applikationer.

Honeycomb- og Pigeonhole-systemer: Maksimal opbevaringstæthed

Hvor cantilever-reoler opbevarer flere stykker pr. armniveau og henter dem med en gaffeltruck eller kran, tildeler honeycomb-opbevaring hver enkelt bundt, bar eller længde sin egen dedikerede vandrette kanal. Systemet er et gitter af firkantede eller runde rør - typisk 150 mm til 400 mm i tværsnit - stablet i en strukturel ramme og tilgået fra forsiden af ​​en specialiseret hentevogn, sidelæsser eller automatisk udtrækker.

Densitetsfordelen er betydelig: Et honeycomb-system i et givet gulvfodaftryk kan opbevare to til fire gange antallet af individuelle linjeposter sammenlignet med cantilever-reoler, der dækker det samme område, fordi den lodrette plads udnyttes fuldt ud uden spildte mellemrum mellem armniveauerne. Hver kanalposition er en diskret lagerplacering med en tildelt adresse, hvilket muliggør stregkode- eller RFID-baseret sporing på stykniveau, hvilket er umuligt i et udkragningsmiljø, hvor flere dele deler en arm.

Afvejningen er manglende fleksibilitet i rumdimensioner. Hver kanal er dimensioneret til et specifikt tværsnitsområde. En facilitet, der opbevarer en bred vifte af materialeprofiler - firkantet stang, rundt rør, flad strimmel - kræver en proportionelt kompleks kanalstørrelsesblanding, og tilføjelse af nye materialeprofiler kan kræve yderligere rammesektioner i stedet for simpel armrepositionering. Honeycomb-systemer er mest produktive i metalservicecentre, distributionslagre og fabrikationsoperationer med stabile, veldefinerede lagerprofiler og høj plukkefrekvens.

Honeycomb-opbevaring er også fundamentet for de fleste automatiserede systemer til langbelastningsindhentning, hvor kanalgitteret fungerer som lagermediet, og en maskinvogn håndterer udsugning og levering automatisk.

Automatiserede løsninger til lagring af lang last

Automatiserede langlastlagringssystemer (ALSS) – nogle gange kaldet automatiserede rør- eller stanglagringssystemer – kombinerer en honeycomb eller cantilever-analog lagerstruktur med en computerstyret genfindingsmekanisme, der lokaliserer, udtrækker og leverer en specificeret bundt eller længde til en udpeget outputstation uden operatørindblanding i lagerzonen. Operatøren interagerer kun ved udgangspunktet, hvilket eliminerer den tid og risiko, der er forbundet med at navigere en gaffeltruck gennem en reolgang for at lokalisere og udtrække et specifikt stykke.

De operationelle fordele går sammen på tværs af tre dimensioner:

• Arbejdseffektivitet: En enkelt operatør ved udgangsstationen kan styre materialestrømmen, som ellers ville kræve to eller tre gaffeltruckførere, der arbejder på lagergangene. I operationer, der kører flere skift, giver arbejdsomkostningsreduktionen alene typisk tilbagebetaling inden for 18-36 måneder på mellemstore til store installationer.
• Opbevaringstæthed: Fordi gange til gaffeltrucknavigation er elimineret, kan automatiserede systemer lagre materiale med tætheder, der er 60-80 % højere end tilsvarende manuelle udkragningsinstallationer i samme bygningsfodaftryk.
• Beholdningsnøjagtighed: Hver udtrækning og returnering registreres af systemets lagerstyringssoftware (WMS). Vægtbaseret eller længdebaseret verifikation på outputstationen sikrer, at det korrekte materiale er blevet hentet, og at lagerregistreringer opdateres i realtid - et nøjagtighedsniveau, som manuelle operationer ikke kan opretholde konsekvent.

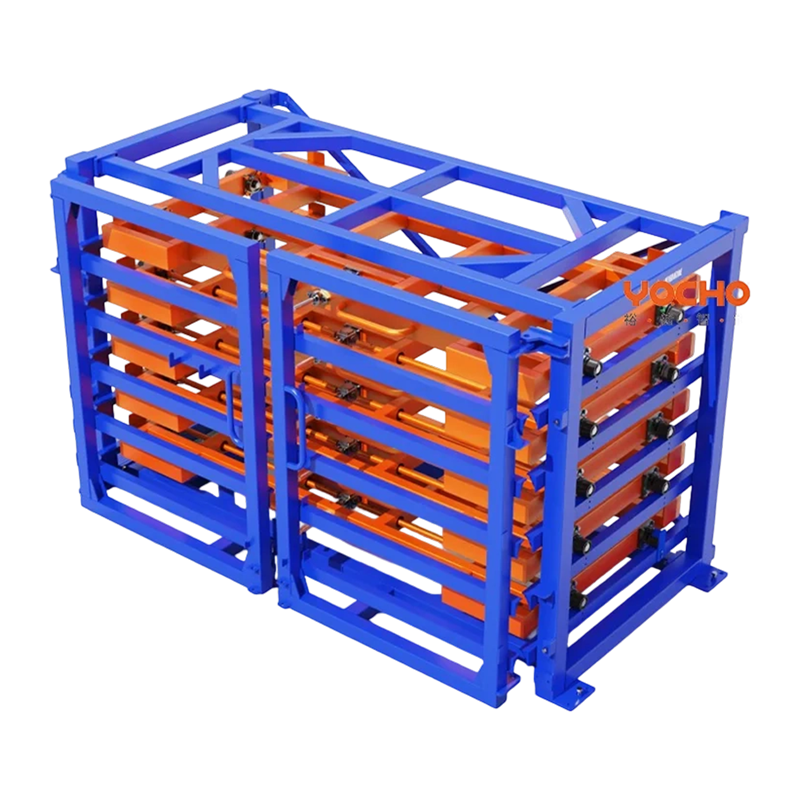

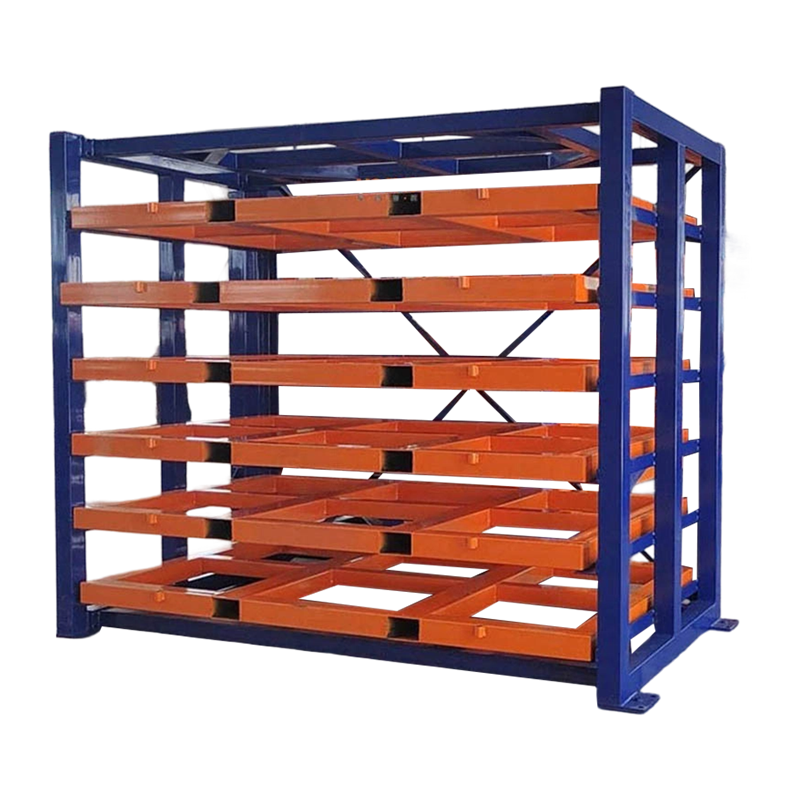

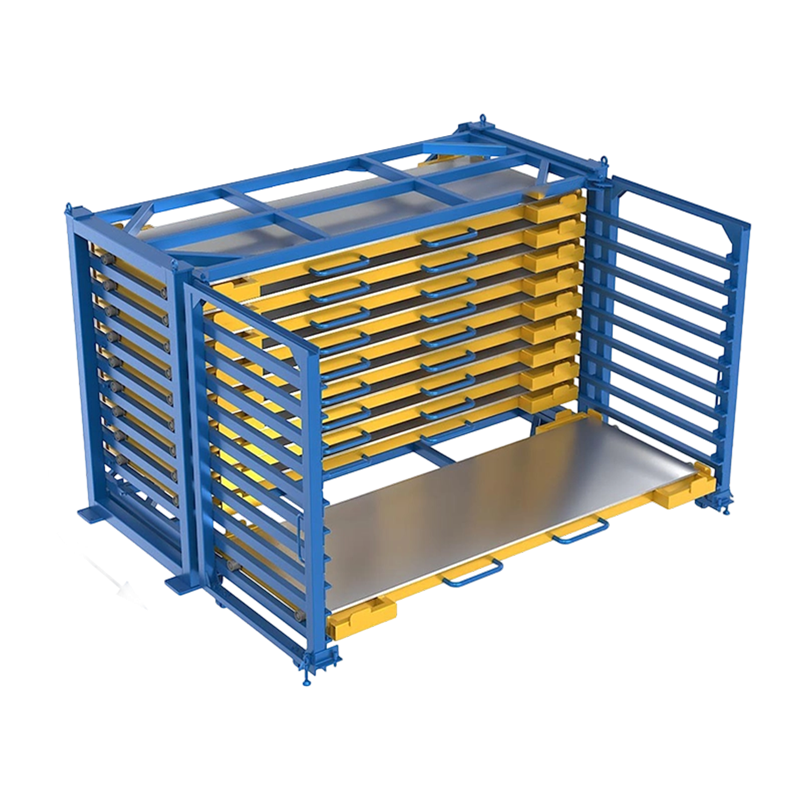

Automatiserede systemer repræsenterer en betydelig kapitalinvestering og er mest berettiget i faciliteter med høje daglige plukvolumener, dyrt eller svært tilgængeligt materialelager, hvor fejl er dyre, eller arbejdsmarkeder, hvor dygtige gaffeltruckførere er få eller dyre. Til automatisering af metalplader og fladmaterialer er vores automatiserede pladeopbevaringssystemer leverer de samme principper for tæthed og præcisionssøgning, som anvendes på flade materialeformater.

Nøglevalgskriterier: En beslutningsmatrix

De fleste faciliteter har ikke brug for det mest sofistikerede system til rådighed – de har brug for det system, der bedst matcher deres specifikke driftsprofil. Fire variabler driver valgbeslutningen:

En praktisk genvej til valg: Hvis din operation henter materiale mere end 15-20 gange pr. skift, og nøjagtighedsfejl er dyre, skal du evaluere automatiserede systemer. Hvis afhentningsfrekvensen er lavere, og lagerblandingen ændres hyppigt, tilbyder cantilever-reoler den bedste kombination af kapacitet, fleksibilitet og kapitaleffektivitet. Til de fleste metalopbevarings-, fremstillings- og distributionsoperationer er vores lang materiale opbevaringsstativ sortimentet dækker de cantilever og strukturelle konfigurationer, der imødekommer det bredeste udvalg af industrielle opbevaringskrav.

Gulvplads vs. lodret rum: Beregning af ROI

Investeringsafkastet for opbevaringsreoler for lange laster vises tydeligst ved at konvertere den gulvplads, der frigøres ved reoler, til en værdi af dollar pr. kvadratmeter og sammenligne den med de årlige systemomkostninger.

Overvej et typisk metalservicecenter-scenarie: en 2.000 m² lagergulv, hvor 600 m² i øjeblikket er optaget af gulvstablet lang materialebeholdning. Installation af dobbeltsidede cantilever-reoler i et 200 m²-fodaftryk (fire rækker reoler med adgangsgange) kan rumme det samme materialevolumen, som tidligere krævede 600 m², og genvinde 400 m² brugbart gulvareal. Ved en leje af industrilager på 80 USD pr. m² pr. år repræsenterer den genvundne plads 32.000 USD i årlige gulvomkostningsreduktioner – før der tages højde for reduceret materialeskade, lavere skadesrater, hurtigere hentningstid og forbedret lagernøjagtighed.

Lodret pladsudnyttelse forstærker denne beregning yderligere. En standard industribygning med en frihøjde på 9 meter kan rumme udkragereoler op til 7-8 meter og stable flere armniveauer i samme gulvfodaftryk. En enkelt 6-meter søjlesektion med seks armniveauer med 1.200 mm afstand lagrer materiale i et lodret volumen, der ville kræve gulvstabling over et område, der er mange gange større.

ROI-beregningen for automatiserede systemer udvider dette yderligere: reducerede arbejdsomkostninger, næsten nul genfindingsfejl og forbedret materialeomsætningshastighed er operationelle gevinster, der øges årligt. For store mængder operationer, der behandler mere end 500 valg om dagen, favoriserer de samlede ejeromkostninger over en 10-årig periode ofte automatisering frem for de løbende lønomkostninger ved manuelle udkragningsoperationer.
